      【光學知識】 遠心鏡頭

      • 來源:光虎

      遠心鏡頭


      大家都有這種印象,一個物體在人眼看來,會有近大遠小的現象。這是因為物體近的時候,在視網膜上投影大,小的時候,投影小。鏡頭也是一樣,因為近大遠小的原因,會產生誤差。特別是在做尺寸測量的時候,就尤其關鍵。為了解決這個問題,就產生了遠心鏡頭。

      遠心鏡頭的作用

      遠心鏡頭的主要作用之一就是作為測量鏡頭使用,它的主要特點是在遠心視角下,沒有入射角引起的測量誤差,與標準鏡頭相比,遠心透視的鏡頭前面的光線與光軸平行。使圖像比例在整個景深范圍內保持不變,可以顯著減少或消除由于工作距離變化,沿光軸方向延伸的測量對象或傾斜的測量表面引起的測量誤差。
      · 一般鏡頭



      ·雙遠心鏡頭原理




      遠心鏡頭的特點

      • ·光圈停止

      在帶有震動或移動機器的工業應用中,可變組件可能會成為障礙,鏡頭中固定光圈使理想選擇。

      數值孔徑NA是用作遠心鏡頭中孔徑的參數

               NA=n?sin(σ)

      NA=物方數值孔徑 n=物體空間中的折射率(空氣中n=1)  σ=打開角度的一半

      將f值F#指定為光圈的標準




       F#=近軸f數   =像側焦距    =入射光瞳的直徑

       使用近軸視圖,可以將兩個量相互轉換,確保在對象側定義了NA,在圖像側定義了F#。

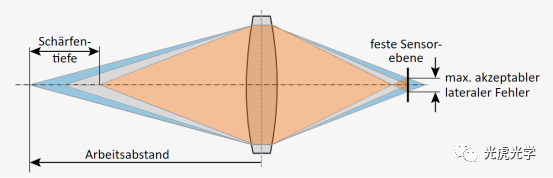

      ·大景深

      由于遠心透視的緣故,因為圖像比例保持恒定,而對于大多數遠心系列鏡頭,陳述的景深是在某個光圈數下的整體景深 ,故整個鏡頭景深均可用于測量任務。它通常比缺陷檢測需要的景深更大,因此要求圖像的對比度要盡可能高。

      而景深取決于圖像比例、光圈以及分辨率(以下公式只是計算數據的一種方法)





      ·穩定的放大倍率

      與可通過改變工作距離和重新手動聚焦來更改圖像比例的普通鏡頭相比,遠心鏡頭的圖像比例始終不變。

      圖像比例是通過圖像尺寸除以被測對象尺寸而得到的



      ·小畸變

      普通工業鏡頭的畸變一般在1%~2%,這樣的畸變通常會影響檢測精度(例如實際長度為100mm的物體,使用這種鏡頭測得的尺寸可能是101mm~102mm;而光虎視覺遠心鏡頭,更注重對畸變的優化, 畸變一般都小于0.05%,超低畸變,大大提高了檢測精度和穩定性,達到了目前高標準光學測試儀器的測量極限。

      ·
      連接類型

      典型的連接類型如下:

      C-mount、F-mount、M42、M58、M72


      【來源:光虎光學內部培訓資料】


          光虎光學專業生產由德國設計的工業鏡頭
      以高精度雙遠心鏡頭為核心,涵蓋高性能FA定焦鏡頭、變倍鏡頭等產品。
      可實現為客戶定制化研發生產。光虎光學還代理歐美日機器視覺全系列產品。
      如面陣與線掃工業相機、智能相機、3D相機、紅外與紫外相機、光源、圖像采集卡、機器視覺軟件及其他周邊產品。
